技术项目

功能指标

指标特点

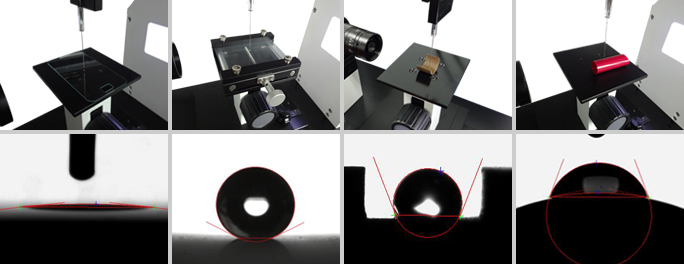

1．接触角测量

分析算法：量高法、量角法、圆环法、椭圆法、切线法、Y-L法

手动分析功能和自动分析功能可自由切换

具有左接触角、右接触角和平均接触角分开测试和比较功能

具有凹面、凸面、弧面、超亲水、超疏水等特殊表面分析功能

具有不规则形、非轴对称本征接触角的分析功能

试验数据可标注于图片上，并随图片一起保存

测量范围：0°～180°

测量精度：±0.1°

测量分辨率：0.001°

可另购标定块，对接触角测量精度进行全量程校准

2．表面能估算

估算模型：Fowkes、扩展Fowkes、Owens-Wendt、van OSS、Wu调和平均法、状态方程法

可分别应用于极性、非极性、低能和高能等固体表面的分析

可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、路易斯酸分量、路易斯碱分量等

液体数据库：预置37种常用液体表面张力及其分量数据

数据可直接调入用于表面能估算

液体库数据可自行添加、删除和修改

3．图像拍摄

单张拍摄、连续拍摄、图片回放和视频录制

可设定帧率连拍或以相机最大帧率高速连拍，并可自动回放所有连拍的图片

可选择采用相机外觖发功能自动拍摄，时间无滞后

可将固—液—气三相动态变化过程录制成视频，用于回放观察和过程演示等

4．光学成像系统

相机：300万像素、帧率36帧/秒

镜头：0.7～4.5×连续变倍、工作距离100mm

调焦范围：±12.5mm；调焦精度：0.25mm

水平和俯仰调整范围：±2°

背光源：LED冷光源+遮光板，亮度无极调节

拍摄部分具有水平调整和俯仰调整的功能

调焦时软件自动检测清晰度，消除人为误差

拍摄时画面流畅，成像轮廓清晰、不失真

自动拟合时轮廓识别率可达亚像素级别

5．滴液系统

滴液方式：手动旋钮式

滴液精度：±1μl

微分头控制进样器滴液，滴液模块整体可升降，液滴转移方便

可另购可抛弃式进样器，用于难清洗、粘稠型或有腐蚀性的液体介质

6．样品台

台面尺寸：X100×Y110mm

移动行程：X86×Y100×Z50mm

移动方式：手动旋钮式

前后、左右和上下闭合式移动结构，移动平稳、不晃动

7．主机参数

尺寸：W550×D180×H520mm

重量：15kg

电源：1∮ AC220V 50HZ
